ALFFA I

A120727.D00.V038
1107 lm
Ra > 70
2700K Teplá bílá
7.7 W
V038-Chodci-Komunikace
1DIM
Grafitová šedá
Přepěťová ochrana 6kV
Ø430 x 487

KÓD PRODUKTU:

A120727.D00.V038

Vytisknout / uložit

Název:

ALFFA I

Rodina:

ALFFA

Kategorie:

Veřejné osvětlení

Parkové svítidlo pro veřejné osvětlování komunikací
Hliníkový odlitek, polykarbonátový kryt v IK08, nerezové šrouby s ochrannými zátkami
V barevném provedení Grafitová šedá odpovídající RAL 7024
Určené pro sloupy průměru 76mm
Krytí svítidla odpovídá třídě IP66
Režimy ovládání 1DIM, 4DIM ( ZHAGA, NEMA ) + CLO, NTC, AstroDIM, StepDIM, On/Off
Dodáváno včetně přepěťových ochran standardně 6kV, jako doplněk: 10kV, 20kV
Pracovní teplota pro svítidlo se pohybuje v rozmezí -40°C - +50°C
Dodáváno v Ra > 70 a základními stupni chromatičnosti 2700, 3000 a 4000K
LED moduly se střední dobou životnosti L90B10 100000h tc=65°C
Optické systémy vhodné pro různé aplikace na veřejnosti, popis optik níže

V038
Optika typu II/III (dlouhý) pro velmi velké vzdálenosti mezi sloupy. Ideální pro pěší cesty a obytné komunikace. Třídy P podle normy EN13201.

V054
Optika dle IESNA typu V (čtvercový) pro osvětlení širokých ploch, např. parkovišť.

V043
ESNA Type II (střední) optika použitelná pro osvětlení pro chodce třídy P a silnice třídy M

Uchycení na sloup standard Ø76mm

Parametry varianty:

Typ:

Veřejné osvětlení

Způsob montáže:

Montáž na sloup

Tvar:

Specifický

Materiál:

Hliníkový odlitek, Polykarbonát

Předřadník:

1DIM

Doplňující výbava:

Přepěťová ochrana 6kV

Světelný zdroj:

LED moduly

Funkce předřadníku:

Zap./Vyp., AstroDIM, NTC, CLO

Typ difúzoru:

Optiky

Varianta difúzoru:

V038-Chodci-Komunikace

Barva:

Grafitová šedá

Světelný tok ze svítidla:

1107 lm

Světelný tok - zdroj:

1292 lm

Teplota chromatičnosti:

2700K Teplá bílá

Index podání barev:

Ra > 70

Směr svícení:

nepřímé odrazem

Příkon svítidla [W]:

7.7 W

Měrný výkon [lm/W]:

143 lm/W

Metoda napájení:

AC 230V 50Hz

Minimální teplota okolí:

-40°C

Maximální teplota okolí:

50°C

Šířka/Průměr [mm]:

430 mm

Výška [mm]:

487 mm

IP stupeň krytí:

IP66

Elektrická třída ochrany:

I

Mechanická odolnost:

IK08

Životnosti LED:

L90/B10 100000h tc=65°C

Záruka:

60 (měsíců)

Dokumenty ke stažení:

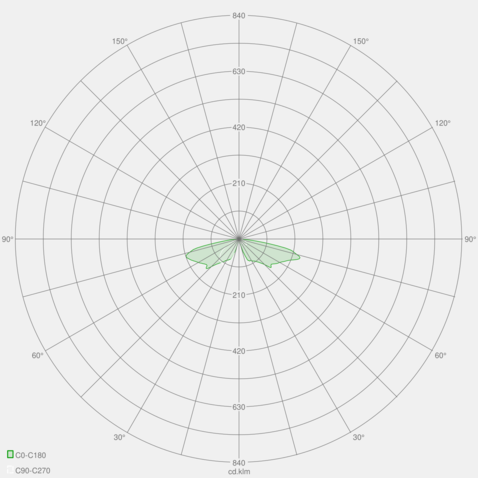

Křivka ALFFA I v038 SVG+XML, 45 KB

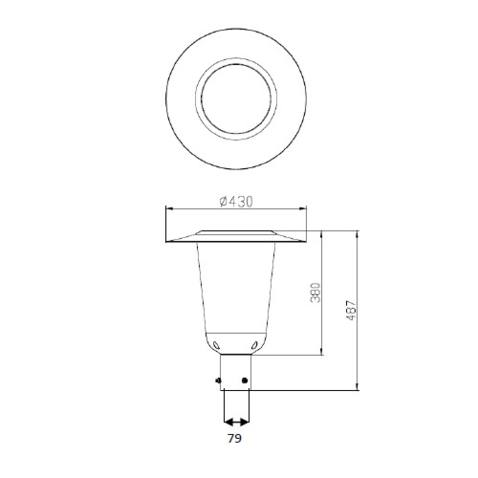

Schéma ALFFA I JPEG, 16 KB

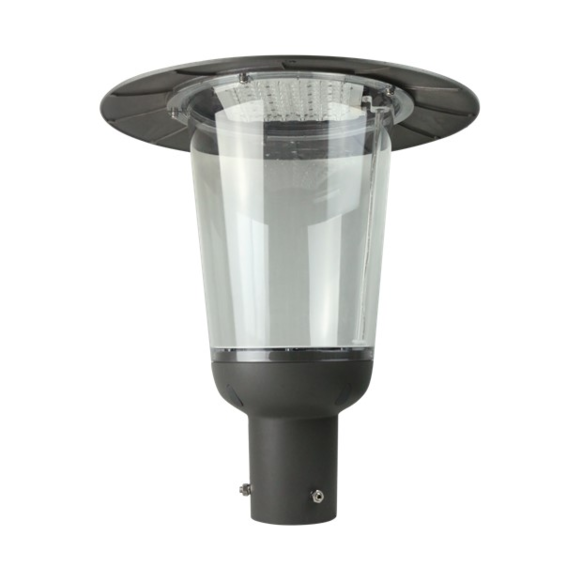

Render ALFFA I JPEG, 26 KB

A120727.D00.V043
1102 lm
Ra > 70
2700K Teplá bílá
7.7 W
V043-Chodci-Silnice
1DIM
Grafitová šedá
Přepěťová ochrana 6kV
Ø430 x 487

KÓD PRODUKTU:

A120727.D00.V043

Vytisknout / uložit

Název:

ALFFA I

Rodina:

ALFFA

Kategorie:

Veřejné osvětlení

Parkové svítidlo pro veřejné osvětlování komunikací
Hliníkový odlitek, polykarbonátový kryt v IK08, nerezové šrouby s ochrannými zátkami
V barevném provedení Grafitová šedá odpovídající RAL 7024
Určené pro sloupy průměru 76mm
Krytí svítidla odpovídá třídě IP66
Režimy ovládání 1DIM, 4DIM ( ZHAGA, NEMA ) + CLO, NTC, AstroDIM, StepDIM, On/Off
Dodáváno včetně přepěťových ochran standardně 6kV, jako doplněk: 10kV, 20kV
Pracovní teplota pro svítidlo se pohybuje v rozmezí -40°C - +50°C
Dodáváno v Ra > 70 a základními stupni chromatičnosti 2700, 3000 a 4000K
LED moduly se střední dobou životnosti L90B10 100000h tc=65°C
Optické systémy vhodné pro různé aplikace na veřejnosti, popis optik níže

V038
Optika typu II/III (dlouhý) pro velmi velké vzdálenosti mezi sloupy. Ideální pro pěší cesty a obytné komunikace. Třídy P podle normy EN13201.

V054
Optika dle IESNA typu V (čtvercový) pro osvětlení širokých ploch, např. parkovišť.

V043
ESNA Type II (střední) optika použitelná pro osvětlení pro chodce třídy P a silnice třídy M

Uchycení na sloup standard Ø76mm

Parametry varianty:

Typ:

Veřejné osvětlení

Způsob montáže:

Montáž na sloup

Tvar:

Specifický

Materiál:

Hliníkový odlitek, Polykarbonát

Předřadník:

1DIM

Doplňující výbava:

Přepěťová ochrana 6kV

Světelný zdroj:

LED moduly

Funkce předřadníku:

Zap./Vyp., AstroDIM, NTC, CLO

Typ difúzoru:

Optiky

Varianta difúzoru:

V043-Chodci-Silnice

Barva:

Grafitová šedá

Světelný tok ze svítidla:

1102 lm

Světelný tok - zdroj:

1292 lm

Teplota chromatičnosti:

2700K Teplá bílá

Index podání barev:

Ra > 70

Směr svícení:

nepřímé odrazem

Příkon svítidla [W]:

7.7 W

Měrný výkon [lm/W]:

143 lm/W

Metoda napájení:

AC 230V 50Hz

Minimální teplota okolí:

-40°C

Maximální teplota okolí:

50°C

Šířka/Průměr [mm]:

430 mm

Výška [mm]:

487 mm

IP stupeň krytí:

IP66

Elektrická třída ochrany:

I

Mechanická odolnost:

IK08

Životnosti LED:

L90/B10 100000h tc=65°C

Záruka:

60 (měsíců)

Dokumenty ke stažení:

Křivka ALFFA I v043 SVG+XML, 45 KB

Schéma ALFFA I JPEG, 16 KB

Render ALFFA I JPEG, 26 KB

A120727.D00.V054
1146 lm
Ra > 70
2700K Teplá bílá
7.7 W
V054-Plochy
1DIM
Grafitová šedá
Přepěťová ochrana 6kV
Ø430 x 487

KÓD PRODUKTU:

A120727.D00.V054

Vytisknout / uložit

Název:

ALFFA I

Rodina:

ALFFA

Kategorie:

Veřejné osvětlení

Parkové svítidlo pro veřejné osvětlování komunikací
Hliníkový odlitek, polykarbonátový kryt v IK08, nerezové šrouby s ochrannými zátkami
V barevném provedení Grafitová šedá odpovídající RAL 7024
Určené pro sloupy průměru 76mm
Krytí svítidla odpovídá třídě IP66
Režimy ovládání 1DIM, 4DIM ( ZHAGA, NEMA ) + CLO, NTC, AstroDIM, StepDIM, On/Off
Dodáváno včetně přepěťových ochran standardně 6kV, jako doplněk: 10kV, 20kV
Pracovní teplota pro svítidlo se pohybuje v rozmezí -40°C - +50°C
Dodáváno v Ra > 70 a základními stupni chromatičnosti 2700, 3000 a 4000K
LED moduly se střední dobou životnosti L90B10 100000h tc=65°C
Optické systémy vhodné pro různé aplikace na veřejnosti, popis optik níže

V038
Optika typu II/III (dlouhý) pro velmi velké vzdálenosti mezi sloupy. Ideální pro pěší cesty a obytné komunikace. Třídy P podle normy EN13201.

V054
Optika dle IESNA typu V (čtvercový) pro osvětlení širokých ploch, např. parkovišť.

V043
ESNA Type II (střední) optika použitelná pro osvětlení pro chodce třídy P a silnice třídy M

Uchycení na sloup standard Ø76mm

Parametry varianty:

Typ:

Veřejné osvětlení

Způsob montáže:

Montáž na sloup

Tvar:

Specifický

Materiál:

Hliníkový odlitek, Polykarbonát

Předřadník:

1DIM

Doplňující výbava:

Přepěťová ochrana 6kV

Světelný zdroj:

LED moduly

Funkce předřadníku:

Zap./Vyp., AstroDIM, NTC, CLO

Typ difúzoru:

Optiky

Varianta difúzoru:

V054-Plochy

Barva:

Grafitová šedá

Světelný tok ze svítidla:

1146 lm

Světelný tok - zdroj:

1292 lm

Teplota chromatičnosti:

2700K Teplá bílá

Index podání barev:

Ra > 70

Směr svícení:

nepřímé odrazem

Příkon svítidla [W]:

7.7 W

Měrný výkon [lm/W]:

148 lm/W

Metoda napájení:

AC 230V 50Hz

Minimální teplota okolí:

-40°C

Maximální teplota okolí:

50°C

Šířka/Průměr [mm]:

430 mm

Výška [mm]:

487 mm

IP stupeň krytí:

IP66

Elektrická třída ochrany:

I

Mechanická odolnost:

IK08

Životnosti LED:

L90/B10 100000h tc=65°C

Záruka:

60 (měsíců)

Dokumenty ke stažení:

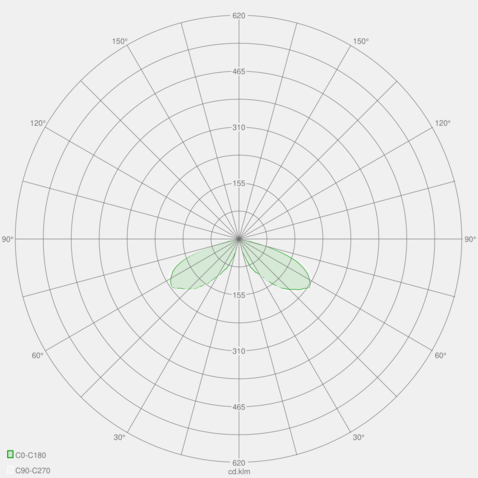

Křivka ALFFA I v054 SVG+XML, 45 KB

Schéma ALFFA I JPEG, 16 KB

Render ALFFA I JPEG, 26 KB

A120727.D10.V038
1107 lm
Ra > 70
2700K Teplá bílá
7.7 W
V038-Chodci-Komunikace
1DIM
Grafitová šedá
Přepěťová ochrana 10kV
Ø430 x 487

KÓD PRODUKTU:

A120727.D10.V038

Vytisknout / uložit

Název:

ALFFA I

Rodina:

ALFFA

Kategorie:

Veřejné osvětlení

Parkové svítidlo pro veřejné osvětlování komunikací
Hliníkový odlitek, polykarbonátový kryt v IK08, nerezové šrouby s ochrannými zátkami
V barevném provedení Grafitová šedá odpovídající RAL 7024
Určené pro sloupy průměru 76mm
Krytí svítidla odpovídá třídě IP66
Režimy ovládání 1DIM, 4DIM ( ZHAGA, NEMA ) + CLO, NTC, AstroDIM, StepDIM, On/Off
Dodáváno včetně přepěťových ochran standardně 6kV, jako doplněk: 10kV, 20kV
Pracovní teplota pro svítidlo se pohybuje v rozmezí -40°C - +50°C
Dodáváno v Ra > 70 a základními stupni chromatičnosti 2700, 3000 a 4000K
LED moduly se střední dobou životnosti L90B10 100000h tc=65°C
Optické systémy vhodné pro různé aplikace na veřejnosti, popis optik níže

V038
Optika typu II/III (dlouhý) pro velmi velké vzdálenosti mezi sloupy. Ideální pro pěší cesty a obytné komunikace. Třídy P podle normy EN13201.

V054
Optika dle IESNA typu V (čtvercový) pro osvětlení širokých ploch, např. parkovišť.

V043
ESNA Type II (střední) optika použitelná pro osvětlení pro chodce třídy P a silnice třídy M

Uchycení na sloup standard Ø76mm

Parametry varianty:

Typ:

Veřejné osvětlení

Způsob montáže:

Montáž na sloup

Tvar:

Specifický

Materiál:

Hliníkový odlitek, Polykarbonát

Předřadník:

1DIM

Doplňující výbava:

Přepěťová ochrana 10kV

Světelný zdroj:

LED moduly

Funkce předřadníku:

Zap./Vyp., AstroDIM, NTC, CLO

Typ difúzoru:

Optiky

Varianta difúzoru:

V038-Chodci-Komunikace

Barva:

Grafitová šedá

Světelný tok ze svítidla:

1107 lm

Světelný tok - zdroj:

1292 lm

Teplota chromatičnosti:

2700K Teplá bílá

Index podání barev:

Ra > 70

Směr svícení:

nepřímé odrazem

Příkon svítidla [W]:

7.7 W

Měrný výkon [lm/W]:

143 lm/W

Metoda napájení:

AC 230V 50Hz

Minimální teplota okolí:

-40°C

Maximální teplota okolí:

50°C

Šířka/Průměr [mm]:

430 mm

Výška [mm]:

487 mm

IP stupeň krytí:

IP66

Elektrická třída ochrany:

I

Mechanická odolnost:

IK08

Životnosti LED:

L90/B10 100000h tc=65°C

Záruka:

60 (měsíců)

Dokumenty ke stažení:

Křivka ALFFA I v038 SVG+XML, 45 KB

Schéma ALFFA I JPEG, 16 KB

Render ALFFA I JPEG, 26 KB

A120727.D10.V043
1102 lm
Ra > 70
2700K Teplá bílá
7.7 W
V043-Chodci-Silnice
1DIM
Grafitová šedá
Přepěťová ochrana 10kV
Ø430 x 487

KÓD PRODUKTU:

A120727.D10.V043

Vytisknout / uložit

Název:

ALFFA I

Rodina:

ALFFA

Kategorie:

Veřejné osvětlení

Parkové svítidlo pro veřejné osvětlování komunikací
Hliníkový odlitek, polykarbonátový kryt v IK08, nerezové šrouby s ochrannými zátkami
V barevném provedení Grafitová šedá odpovídající RAL 7024
Určené pro sloupy průměru 76mm
Krytí svítidla odpovídá třídě IP66
Režimy ovládání 1DIM, 4DIM ( ZHAGA, NEMA ) + CLO, NTC, AstroDIM, StepDIM, On/Off
Dodáváno včetně přepěťových ochran standardně 6kV, jako doplněk: 10kV, 20kV
Pracovní teplota pro svítidlo se pohybuje v rozmezí -40°C - +50°C
Dodáváno v Ra > 70 a základními stupni chromatičnosti 2700, 3000 a 4000K
LED moduly se střední dobou životnosti L90B10 100000h tc=65°C
Optické systémy vhodné pro různé aplikace na veřejnosti, popis optik níže

V038
Optika typu II/III (dlouhý) pro velmi velké vzdálenosti mezi sloupy. Ideální pro pěší cesty a obytné komunikace. Třídy P podle normy EN13201.

V054
Optika dle IESNA typu V (čtvercový) pro osvětlení širokých ploch, např. parkovišť.

V043
ESNA Type II (střední) optika použitelná pro osvětlení pro chodce třídy P a silnice třídy M

Uchycení na sloup standard Ø76mm

Parametry varianty:

Typ:

Veřejné osvětlení

Způsob montáže:

Montáž na sloup

Tvar:

Specifický

Materiál:

Hliníkový odlitek, Polykarbonát

Předřadník:

1DIM

Doplňující výbava:

Přepěťová ochrana 10kV

Světelný zdroj:

LED moduly

Funkce předřadníku:

Zap./Vyp., AstroDIM, NTC, CLO

Typ difúzoru:

Optiky

Varianta difúzoru:

V043-Chodci-Silnice

Barva:

Grafitová šedá

Světelný tok ze svítidla:

1102 lm

Světelný tok - zdroj:

1292 lm

Teplota chromatičnosti:

2700K Teplá bílá

Index podání barev:

Ra > 70

Směr svícení:

nepřímé odrazem

Příkon svítidla [W]:

7.7 W

Měrný výkon [lm/W]:

143 lm/W

Metoda napájení:

AC 230V 50Hz

Minimální teplota okolí:

-40°C

Maximální teplota okolí:

50°C

Šířka/Průměr [mm]:

430 mm

Výška [mm]:

487 mm

IP stupeň krytí:

IP66

Elektrická třída ochrany:

I

Mechanická odolnost:

IK08

Životnosti LED:

L90/B10 100000h tc=65°C

Záruka:

60 (měsíců)

Dokumenty ke stažení:

Křivka ALFFA I v043 SVG+XML, 45 KB

Schéma ALFFA I JPEG, 16 KB

Render ALFFA I JPEG, 26 KB

A120727.D10.V054
1146 lm
Ra > 70
2700K Teplá bílá
7.7 W
V054-Plochy
1DIM
Grafitová šedá
Přepěťová ochrana 10kV
Ø430 x 487

KÓD PRODUKTU:

A120727.D10.V054

Vytisknout / uložit

Název:

ALFFA I

Rodina:

ALFFA

Kategorie:

Veřejné osvětlení

Parkové svítidlo pro veřejné osvětlování komunikací
Hliníkový odlitek, polykarbonátový kryt v IK08, nerezové šrouby s ochrannými zátkami
V barevném provedení Grafitová šedá odpovídající RAL 7024
Určené pro sloupy průměru 76mm
Krytí svítidla odpovídá třídě IP66
Režimy ovládání 1DIM, 4DIM ( ZHAGA, NEMA ) + CLO, NTC, AstroDIM, StepDIM, On/Off
Dodáváno včetně přepěťových ochran standardně 6kV, jako doplněk: 10kV, 20kV
Pracovní teplota pro svítidlo se pohybuje v rozmezí -40°C - +50°C
Dodáváno v Ra > 70 a základními stupni chromatičnosti 2700, 3000 a 4000K
LED moduly se střední dobou životnosti L90B10 100000h tc=65°C
Optické systémy vhodné pro různé aplikace na veřejnosti, popis optik níže

V038
Optika typu II/III (dlouhý) pro velmi velké vzdálenosti mezi sloupy. Ideální pro pěší cesty a obytné komunikace. Třídy P podle normy EN13201.

V054
Optika dle IESNA typu V (čtvercový) pro osvětlení širokých ploch, např. parkovišť.

V043
ESNA Type II (střední) optika použitelná pro osvětlení pro chodce třídy P a silnice třídy M

Uchycení na sloup standard Ø76mm

Parametry varianty:

Typ:

Veřejné osvětlení

Způsob montáže:

Montáž na sloup

Tvar:

Specifický

Materiál:

Hliníkový odlitek, Polykarbonát

Předřadník:

1DIM

Doplňující výbava:

Přepěťová ochrana 10kV

Světelný zdroj:

LED moduly

Funkce předřadníku:

Zap./Vyp., AstroDIM, NTC, CLO

Typ difúzoru:

Optiky

Varianta difúzoru:

V054-Plochy

Barva:

Grafitová šedá

Světelný tok ze svítidla:

1146 lm

Světelný tok - zdroj:

1292 lm

Teplota chromatičnosti:

2700K Teplá bílá

Index podání barev:

Ra > 70

Směr svícení:

nepřímé odrazem

Příkon svítidla [W]:

7.7 W

Měrný výkon [lm/W]:

148 lm/W

Metoda napájení:

AC 230V 50Hz

Minimální teplota okolí:

-40°C

Maximální teplota okolí:

50°C

Šířka/Průměr [mm]:

430 mm

Výška [mm]:

487 mm

IP stupeň krytí:

IP66

Elektrická třída ochrany:

I

Mechanická odolnost:

IK08

Životnosti LED:

L90/B10 100000h tc=65°C

Záruka:

60 (měsíců)

Dokumenty ke stažení:

Křivka ALFFA I v054 SVG+XML, 45 KB

Schéma ALFFA I JPEG, 16 KB

Render ALFFA I JPEG, 26 KB

A120727.D20.V038
1107 lm
Ra > 70
2700K Teplá bílá
7.7 W
V038-Chodci-Komunikace
1DIM
Grafitová šedá
Přepěťová ochrana 20kV
Ø430 x 487

KÓD PRODUKTU:

A120727.D20.V038

Vytisknout / uložit

Název:

ALFFA I

Rodina:

ALFFA

Kategorie:

Veřejné osvětlení

Parkové svítidlo pro veřejné osvětlování komunikací
Hliníkový odlitek, polykarbonátový kryt v IK08, nerezové šrouby s ochrannými zátkami
V barevném provedení Grafitová šedá odpovídající RAL 7024
Určené pro sloupy průměru 76mm
Krytí svítidla odpovídá třídě IP66
Režimy ovládání 1DIM, 4DIM ( ZHAGA, NEMA ) + CLO, NTC, AstroDIM, StepDIM, On/Off
Dodáváno včetně přepěťových ochran standardně 6kV, jako doplněk: 10kV, 20kV
Pracovní teplota pro svítidlo se pohybuje v rozmezí -40°C - +50°C
Dodáváno v Ra > 70 a základními stupni chromatičnosti 2700, 3000 a 4000K
LED moduly se střední dobou životnosti L90B10 100000h tc=65°C
Optické systémy vhodné pro různé aplikace na veřejnosti, popis optik níže

V038
Optika typu II/III (dlouhý) pro velmi velké vzdálenosti mezi sloupy. Ideální pro pěší cesty a obytné komunikace. Třídy P podle normy EN13201.

V054
Optika dle IESNA typu V (čtvercový) pro osvětlení širokých ploch, např. parkovišť.

V043
ESNA Type II (střední) optika použitelná pro osvětlení pro chodce třídy P a silnice třídy M

Uchycení na sloup standard Ø76mm

Parametry varianty:

Typ:

Veřejné osvětlení

Způsob montáže:

Montáž na sloup

Tvar:

Specifický

Materiál:

Hliníkový odlitek, Polykarbonát

Předřadník:

1DIM

Doplňující výbava:

Přepěťová ochrana 20kV

Světelný zdroj:

LED moduly

Funkce předřadníku:

Zap./Vyp., AstroDIM, NTC, CLO

Typ difúzoru:

Optiky

Varianta difúzoru:

V038-Chodci-Komunikace

Barva:

Grafitová šedá

Světelný tok ze svítidla:

1107 lm

Světelný tok - zdroj:

1292 lm

Teplota chromatičnosti:

2700K Teplá bílá

Index podání barev:

Ra > 70

Směr svícení:

nepřímé odrazem

Příkon svítidla [W]:

7.7 W

Měrný výkon [lm/W]:

143 lm/W

Metoda napájení:

AC 230V 50Hz

Minimální teplota okolí:

-40°C

Maximální teplota okolí:

50°C

Šířka/Průměr [mm]:

430 mm

Výška [mm]:

487 mm

IP stupeň krytí:

IP66

Elektrická třída ochrany:

I

Mechanická odolnost:

IK08

Životnosti LED:

L90/B10 100000h tc=65°C

Záruka:

60 (měsíců)

Dokumenty ke stažení:

Křivka ALFFA I v038 SVG+XML, 45 KB

Schéma ALFFA I JPEG, 16 KB

Render ALFFA I JPEG, 26 KB

A120727.D20.V043
1102 lm
Ra > 70
2700K Teplá bílá
7.7 W
V043-Chodci-Silnice
1DIM
Grafitová šedá
Přepěťová ochrana 20kV
Ø430 x 487

KÓD PRODUKTU:

A120727.D20.V043

Vytisknout / uložit

Název:

ALFFA I

Rodina:

ALFFA

Kategorie:

Veřejné osvětlení

Parkové svítidlo pro veřejné osvětlování komunikací
Hliníkový odlitek, polykarbonátový kryt v IK08, nerezové šrouby s ochrannými zátkami
V barevném provedení Grafitová šedá odpovídající RAL 7024
Určené pro sloupy průměru 76mm
Krytí svítidla odpovídá třídě IP66
Režimy ovládání 1DIM, 4DIM ( ZHAGA, NEMA ) + CLO, NTC, AstroDIM, StepDIM, On/Off
Dodáváno včetně přepěťových ochran standardně 6kV, jako doplněk: 10kV, 20kV
Pracovní teplota pro svítidlo se pohybuje v rozmezí -40°C - +50°C
Dodáváno v Ra > 70 a základními stupni chromatičnosti 2700, 3000 a 4000K
LED moduly se střední dobou životnosti L90B10 100000h tc=65°C
Optické systémy vhodné pro různé aplikace na veřejnosti, popis optik níže

V038
Optika typu II/III (dlouhý) pro velmi velké vzdálenosti mezi sloupy. Ideální pro pěší cesty a obytné komunikace. Třídy P podle normy EN13201.

V054
Optika dle IESNA typu V (čtvercový) pro osvětlení širokých ploch, např. parkovišť.

V043
ESNA Type II (střední) optika použitelná pro osvětlení pro chodce třídy P a silnice třídy M

Uchycení na sloup standard Ø76mm

Parametry varianty:

Typ:

Veřejné osvětlení

Způsob montáže:

Montáž na sloup

Tvar:

Specifický

Materiál:

Hliníkový odlitek, Polykarbonát

Předřadník:

1DIM

Doplňující výbava:

Přepěťová ochrana 20kV

Světelný zdroj:

LED moduly

Funkce předřadníku:

Zap./Vyp., AstroDIM, NTC, CLO

Typ difúzoru:

Optiky

Varianta difúzoru:

V043-Chodci-Silnice

Barva:

Grafitová šedá

Světelný tok ze svítidla:

1102 lm

Světelný tok - zdroj:

1292 lm

Teplota chromatičnosti:

2700K Teplá bílá

Index podání barev:

Ra > 70

Směr svícení:

nepřímé odrazem

Příkon svítidla [W]:

7.7 W

Měrný výkon [lm/W]:

143 lm/W

Metoda napájení:

AC 230V 50Hz

Minimální teplota okolí:

-40°C

Maximální teplota okolí:

50°C

Šířka/Průměr [mm]:

430 mm

Výška [mm]:

487 mm

IP stupeň krytí:

IP66

Elektrická třída ochrany:

I

Mechanická odolnost:

IK08

Životnosti LED:

L90/B10 100000h tc=65°C

Záruka:

60 (měsíců)

Dokumenty ke stažení:

Křivka ALFFA I v043 SVG+XML, 45 KB

Schéma ALFFA I JPEG, 16 KB

Render ALFFA I JPEG, 26 KB

A120727.D20.V054
1146 lm
Ra > 70
2700K Teplá bílá
7.7 W
V054-Plochy
1DIM
Grafitová šedá
Přepěťová ochrana 20kV
Ø430 x 487

KÓD PRODUKTU:

A120727.D20.V054

Vytisknout / uložit

Název:

ALFFA I

Rodina:

ALFFA

Kategorie:

Veřejné osvětlení

Parkové svítidlo pro veřejné osvětlování komunikací
Hliníkový odlitek, polykarbonátový kryt v IK08, nerezové šrouby s ochrannými zátkami
V barevném provedení Grafitová šedá odpovídající RAL 7024
Určené pro sloupy průměru 76mm
Krytí svítidla odpovídá třídě IP66
Režimy ovládání 1DIM, 4DIM ( ZHAGA, NEMA ) + CLO, NTC, AstroDIM, StepDIM, On/Off
Dodáváno včetně přepěťových ochran standardně 6kV, jako doplněk: 10kV, 20kV
Pracovní teplota pro svítidlo se pohybuje v rozmezí -40°C - +50°C
Dodáváno v Ra > 70 a základními stupni chromatičnosti 2700, 3000 a 4000K
LED moduly se střední dobou životnosti L90B10 100000h tc=65°C
Optické systémy vhodné pro různé aplikace na veřejnosti, popis optik níže

V038
Optika typu II/III (dlouhý) pro velmi velké vzdálenosti mezi sloupy. Ideální pro pěší cesty a obytné komunikace. Třídy P podle normy EN13201.

V054
Optika dle IESNA typu V (čtvercový) pro osvětlení širokých ploch, např. parkovišť.

V043
ESNA Type II (střední) optika použitelná pro osvětlení pro chodce třídy P a silnice třídy M

Uchycení na sloup standard Ø76mm

Parametry varianty:

Typ:

Veřejné osvětlení

Způsob montáže:

Montáž na sloup

Tvar:

Specifický

Materiál:

Hliníkový odlitek, Polykarbonát

Předřadník:

1DIM

Doplňující výbava:

Přepěťová ochrana 20kV

Světelný zdroj:

LED moduly

Funkce předřadníku:

Zap./Vyp., AstroDIM, NTC, CLO

Typ difúzoru:

Optiky

Varianta difúzoru:

V054-Plochy

Barva:

Grafitová šedá

Světelný tok ze svítidla:

1146 lm

Světelný tok - zdroj:

1292 lm

Teplota chromatičnosti:

2700K Teplá bílá

Index podání barev:

Ra > 70

Směr svícení:

nepřímé odrazem

Příkon svítidla [W]:

7.7 W

Měrný výkon [lm/W]:

148 lm/W

Metoda napájení:

AC 230V 50Hz

Minimální teplota okolí:

-40°C

Maximální teplota okolí:

50°C

Šířka/Průměr [mm]:

430 mm

Výška [mm]:

487 mm

IP stupeň krytí:

IP66

Elektrická třída ochrany:

I

Mechanická odolnost:

IK08

Životnosti LED:

L90/B10 100000h tc=65°C

Záruka:

60 (měsíců)

Dokumenty ke stažení:

Křivka ALFFA I v054 SVG+XML, 45 KB

Schéma ALFFA I JPEG, 16 KB

Render ALFFA I JPEG, 26 KB

A120727.E00.V038
1107 lm
Ra > 70
2700K Teplá bílá
7.7 W
V038-Chodci-Komunikace
4DIM ZHAGA
Grafitová šedá
Přepěťová ochrana 6kV
Ø430 x 487

KÓD PRODUKTU:

A120727.E00.V038

Vytisknout / uložit

Název:

ALFFA I

Rodina:

ALFFA

Kategorie:

Veřejné osvětlení

Parkové svítidlo pro veřejné osvětlování komunikací
Hliníkový odlitek, polykarbonátový kryt v IK08, nerezové šrouby s ochrannými zátkami
V barevném provedení Grafitová šedá odpovídající RAL 7024
Určené pro sloupy průměru 76mm
Krytí svítidla odpovídá třídě IP66
Režimy ovládání 1DIM, 4DIM ( ZHAGA, NEMA ) + CLO, NTC, AstroDIM, StepDIM, On/Off
Dodáváno včetně přepěťových ochran standardně 6kV, jako doplněk: 10kV, 20kV
Pracovní teplota pro svítidlo se pohybuje v rozmezí -40°C - +50°C
Dodáváno v Ra > 70 a základními stupni chromatičnosti 2700, 3000 a 4000K
LED moduly se střední dobou životnosti L90B10 100000h tc=65°C
Optické systémy vhodné pro různé aplikace na veřejnosti, popis optik níže

V038
Optika typu II/III (dlouhý) pro velmi velké vzdálenosti mezi sloupy. Ideální pro pěší cesty a obytné komunikace. Třídy P podle normy EN13201.

V054
Optika dle IESNA typu V (čtvercový) pro osvětlení širokých ploch, např. parkovišť.

V043
ESNA Type II (střední) optika použitelná pro osvětlení pro chodce třídy P a silnice třídy M

Uchycení na sloup standard Ø76mm

Parametry varianty:

Typ:

Veřejné osvětlení

Způsob montáže:

Montáž na sloup

Tvar:

Specifický

Materiál:

Hliníkový odlitek, Polykarbonát

Předřadník:

4DIM ZHAGA

Doplňující výbava:

Přepěťová ochrana 6kV

Světelný zdroj:

LED moduly

Funkce předřadníku:

DALI, AstroDIM, StepDIM, MainsDIM, NTC, CLO, ZHAGA

Typ difúzoru:

Optiky

Varianta difúzoru:

V038-Chodci-Komunikace

Barva:

Grafitová šedá

Světelný tok ze svítidla:

1107 lm

Světelný tok - zdroj:

1292 lm

Teplota chromatičnosti:

2700K Teplá bílá

Index podání barev:

Ra > 70

Směr svícení:

nepřímé odrazem

Příkon svítidla [W]:

7.7 W

Měrný výkon [lm/W]:

143 lm/W

Metoda napájení:

AC 230V 50Hz

Minimální teplota okolí:

-40°C

Maximální teplota okolí:

50°C

Šířka/Průměr [mm]:

430 mm

Výška [mm]:

487 mm

IP stupeň krytí:

IP66

Elektrická třída ochrany:

I

Mechanická odolnost:

IK08

Životnosti LED:

L90/B10 100000h tc=65°C

Záruka:

60 (měsíců)

Dokumenty ke stažení:

Křivka ALFFA I v038 SVG+XML, 45 KB

Schéma ALFFA I JPEG, 16 KB

Render ALFFA I JPEG, 26 KB

A120727.E00.V043
1102 lm
Ra > 70
2700K Teplá bílá
7.7 W
V043-Chodci-Silnice
4DIM ZHAGA
Grafitová šedá
Přepěťová ochrana 6kV
Ø430 x 487

KÓD PRODUKTU:

A120727.E00.V043

Vytisknout / uložit

Název:

ALFFA I

Rodina:

ALFFA

Kategorie:

Veřejné osvětlení

Parkové svítidlo pro veřejné osvětlování komunikací
Hliníkový odlitek, polykarbonátový kryt v IK08, nerezové šrouby s ochrannými zátkami
V barevném provedení Grafitová šedá odpovídající RAL 7024
Určené pro sloupy průměru 76mm
Krytí svítidla odpovídá třídě IP66
Režimy ovládání 1DIM, 4DIM ( ZHAGA, NEMA ) + CLO, NTC, AstroDIM, StepDIM, On/Off
Dodáváno včetně přepěťových ochran standardně 6kV, jako doplněk: 10kV, 20kV
Pracovní teplota pro svítidlo se pohybuje v rozmezí -40°C - +50°C
Dodáváno v Ra > 70 a základními stupni chromatičnosti 2700, 3000 a 4000K
LED moduly se střední dobou životnosti L90B10 100000h tc=65°C
Optické systémy vhodné pro různé aplikace na veřejnosti, popis optik níže

V038
Optika typu II/III (dlouhý) pro velmi velké vzdálenosti mezi sloupy. Ideální pro pěší cesty a obytné komunikace. Třídy P podle normy EN13201.

V054
Optika dle IESNA typu V (čtvercový) pro osvětlení širokých ploch, např. parkovišť.

V043
ESNA Type II (střední) optika použitelná pro osvětlení pro chodce třídy P a silnice třídy M

Uchycení na sloup standard Ø76mm

Parametry varianty:

Typ:

Veřejné osvětlení

Způsob montáže:

Montáž na sloup

Tvar:

Specifický

Materiál:

Hliníkový odlitek, Polykarbonát

Předřadník:

4DIM ZHAGA

Doplňující výbava:

Přepěťová ochrana 6kV

Světelný zdroj:

LED moduly

Funkce předřadníku:

DALI, AstroDIM, StepDIM, MainsDIM, NTC, CLO, ZHAGA

Typ difúzoru:

Optiky

Varianta difúzoru:

V043-Chodci-Silnice

Barva:

Grafitová šedá

Světelný tok ze svítidla:

1102 lm

Světelný tok - zdroj:

1292 lm

Teplota chromatičnosti:

2700K Teplá bílá

Index podání barev:

Ra > 70

Směr svícení:

nepřímé odrazem

Příkon svítidla [W]:

7.7 W

Měrný výkon [lm/W]:

143 lm/W

Metoda napájení:

AC 230V 50Hz

Minimální teplota okolí:

-40°C

Maximální teplota okolí:

50°C

Šířka/Průměr [mm]:

430 mm

Výška [mm]:

487 mm

IP stupeň krytí:

IP66

Elektrická třída ochrany:

I

Mechanická odolnost:

IK08

Životnosti LED:

L90/B10 100000h tc=65°C

Záruka:

60 (měsíců)

Dokumenty ke stažení:

Křivka ALFFA I v043 SVG+XML, 45 KB

Schéma ALFFA I JPEG, 16 KB

Render ALFFA I JPEG, 26 KB

A120727.E00.V054
1146 lm
Ra > 70
2700K Teplá bílá
7.7 W
V054-Plochy
4DIM ZHAGA
Grafitová šedá
Přepěťová ochrana 6kV
Ø430 x 487

KÓD PRODUKTU:

A120727.E00.V054

Vytisknout / uložit

Název:

ALFFA I

Rodina:

ALFFA

Kategorie:

Veřejné osvětlení

Parkové svítidlo pro veřejné osvětlování komunikací
Hliníkový odlitek, polykarbonátový kryt v IK08, nerezové šrouby s ochrannými zátkami
V barevném provedení Grafitová šedá odpovídající RAL 7024
Určené pro sloupy průměru 76mm
Krytí svítidla odpovídá třídě IP66
Režimy ovládání 1DIM, 4DIM ( ZHAGA, NEMA ) + CLO, NTC, AstroDIM, StepDIM, On/Off
Dodáváno včetně přepěťových ochran standardně 6kV, jako doplněk: 10kV, 20kV
Pracovní teplota pro svítidlo se pohybuje v rozmezí -40°C - +50°C
Dodáváno v Ra > 70 a základními stupni chromatičnosti 2700, 3000 a 4000K
LED moduly se střední dobou životnosti L90B10 100000h tc=65°C
Optické systémy vhodné pro různé aplikace na veřejnosti, popis optik níže

V038
Optika typu II/III (dlouhý) pro velmi velké vzdálenosti mezi sloupy. Ideální pro pěší cesty a obytné komunikace. Třídy P podle normy EN13201.

V054
Optika dle IESNA typu V (čtvercový) pro osvětlení širokých ploch, např. parkovišť.

V043
ESNA Type II (střední) optika použitelná pro osvětlení pro chodce třídy P a silnice třídy M

Uchycení na sloup standard Ø76mm

Parametry varianty:

Typ:

Veřejné osvětlení

Způsob montáže:

Montáž na sloup

Tvar:

Specifický

Materiál:

Hliníkový odlitek, Polykarbonát

Předřadník:

4DIM ZHAGA

Doplňující výbava:

Přepěťová ochrana 6kV

Světelný zdroj:

LED moduly

Funkce předřadníku:

DALI, AstroDIM, StepDIM, MainsDIM, NTC, CLO, ZHAGA

Typ difúzoru:

Optiky

Varianta difúzoru:

V054-Plochy

Barva:

Grafitová šedá

Světelný tok ze svítidla:

1146 lm

Světelný tok - zdroj:

1292 lm

Teplota chromatičnosti:

2700K Teplá bílá

Index podání barev:

Ra > 70

Směr svícení:

nepřímé odrazem

Příkon svítidla [W]:

7.7 W

Měrný výkon [lm/W]:

148 lm/W

Metoda napájení:

AC 230V 50Hz

Minimální teplota okolí:

-40°C

Maximální teplota okolí:

50°C

Šířka/Průměr [mm]:

430 mm

Výška [mm]:

487 mm

IP stupeň krytí:

IP66

Elektrická třída ochrany:

I

Mechanická odolnost:

IK08

Životnosti LED:

L90/B10 100000h tc=65°C

Záruka:

60 (měsíců)

Dokumenty ke stažení:

Křivka ALFFA I v054 SVG+XML, 45 KB

Schéma ALFFA I JPEG, 16 KB

Render ALFFA I JPEG, 26 KB

A120727.E10.V038
1107 lm
Ra > 70
2700K Teplá bílá
7.7 W
V038-Chodci-Komunikace
4DIM ZHAGA
Grafitová šedá
Přepěťová ochrana 10kV
Ø430 x 487

KÓD PRODUKTU:

A120727.E10.V038

Vytisknout / uložit

Název:

ALFFA I

Rodina:

ALFFA

Kategorie:

Veřejné osvětlení

Parkové svítidlo pro veřejné osvětlování komunikací
Hliníkový odlitek, polykarbonátový kryt v IK08, nerezové šrouby s ochrannými zátkami
V barevném provedení Grafitová šedá odpovídající RAL 7024
Určené pro sloupy průměru 76mm
Krytí svítidla odpovídá třídě IP66
Režimy ovládání 1DIM, 4DIM ( ZHAGA, NEMA ) + CLO, NTC, AstroDIM, StepDIM, On/Off
Dodáváno včetně přepěťových ochran standardně 6kV, jako doplněk: 10kV, 20kV
Pracovní teplota pro svítidlo se pohybuje v rozmezí -40°C - +50°C
Dodáváno v Ra > 70 a základními stupni chromatičnosti 2700, 3000 a 4000K
LED moduly se střední dobou životnosti L90B10 100000h tc=65°C
Optické systémy vhodné pro různé aplikace na veřejnosti, popis optik níže

V038
Optika typu II/III (dlouhý) pro velmi velké vzdálenosti mezi sloupy. Ideální pro pěší cesty a obytné komunikace. Třídy P podle normy EN13201.

V054
Optika dle IESNA typu V (čtvercový) pro osvětlení širokých ploch, např. parkovišť.

V043
ESNA Type II (střední) optika použitelná pro osvětlení pro chodce třídy P a silnice třídy M

Uchycení na sloup standard Ø76mm

Parametry varianty:

Typ:

Veřejné osvětlení

Způsob montáže:

Montáž na sloup

Tvar:

Specifický

Materiál:

Hliníkový odlitek, Polykarbonát

Předřadník:

4DIM ZHAGA

Doplňující výbava:

Přepěťová ochrana 10kV

Světelný zdroj:

LED moduly

Funkce předřadníku:

DALI, AstroDIM, StepDIM, MainsDIM, NTC, CLO, ZHAGA

Typ difúzoru:

Optiky

Varianta difúzoru:

V038-Chodci-Komunikace

Barva:

Grafitová šedá

Světelný tok ze svítidla:

1107 lm

Světelný tok - zdroj:

1292 lm

Teplota chromatičnosti:

2700K Teplá bílá

Index podání barev:

Ra > 70

Směr svícení:

nepřímé odrazem

Příkon svítidla [W]:

7.7 W

Měrný výkon [lm/W]:

143 lm/W

Metoda napájení:

AC 230V 50Hz

Minimální teplota okolí:

-40°C

Maximální teplota okolí:

50°C

Šířka/Průměr [mm]:

430 mm

Výška [mm]:

487 mm

IP stupeň krytí:

IP66

Elektrická třída ochrany:

I

Mechanická odolnost:

IK08

Životnosti LED:

L90/B10 100000h tc=65°C

Záruka:

60 (měsíců)

Dokumenty ke stažení:

Křivka ALFFA I v038 SVG+XML, 45 KB

Schéma ALFFA I JPEG, 16 KB

Render ALFFA I JPEG, 26 KB

A120727.E10.V043
1102 lm
Ra > 70
2700K Teplá bílá
7.7 W
V043-Chodci-Silnice
4DIM ZHAGA
Grafitová šedá
Přepěťová ochrana 10kV
Ø430 x 487

KÓD PRODUKTU:

A120727.E10.V043

Vytisknout / uložit

Název:

ALFFA I

Rodina:

ALFFA

Kategorie:

Veřejné osvětlení

Parkové svítidlo pro veřejné osvětlování komunikací
Hliníkový odlitek, polykarbonátový kryt v IK08, nerezové šrouby s ochrannými zátkami
V barevném provedení Grafitová šedá odpovídající RAL 7024
Určené pro sloupy průměru 76mm
Krytí svítidla odpovídá třídě IP66
Režimy ovládání 1DIM, 4DIM ( ZHAGA, NEMA ) + CLO, NTC, AstroDIM, StepDIM, On/Off
Dodáváno včetně přepěťových ochran standardně 6kV, jako doplněk: 10kV, 20kV
Pracovní teplota pro svítidlo se pohybuje v rozmezí -40°C - +50°C
Dodáváno v Ra > 70 a základními stupni chromatičnosti 2700, 3000 a 4000K
LED moduly se střední dobou životnosti L90B10 100000h tc=65°C
Optické systémy vhodné pro různé aplikace na veřejnosti, popis optik níže

V038
Optika typu II/III (dlouhý) pro velmi velké vzdálenosti mezi sloupy. Ideální pro pěší cesty a obytné komunikace. Třídy P podle normy EN13201.

V054
Optika dle IESNA typu V (čtvercový) pro osvětlení širokých ploch, např. parkovišť.

V043
ESNA Type II (střední) optika použitelná pro osvětlení pro chodce třídy P a silnice třídy M

Uchycení na sloup standard Ø76mm

Parametry varianty:

Typ:

Veřejné osvětlení

Způsob montáže:

Montáž na sloup

Tvar:

Specifický

Materiál:

Hliníkový odlitek, Polykarbonát

Předřadník:

4DIM ZHAGA

Doplňující výbava:

Přepěťová ochrana 10kV

Světelný zdroj:

LED moduly

Funkce předřadníku:

DALI, AstroDIM, StepDIM, MainsDIM, NTC, CLO, ZHAGA

Typ difúzoru:

Optiky

Varianta difúzoru:

V043-Chodci-Silnice

Barva:

Grafitová šedá

Světelný tok ze svítidla:

1102 lm

Světelný tok - zdroj:

1292 lm

Teplota chromatičnosti:

2700K Teplá bílá

Index podání barev:

Ra > 70

Směr svícení:

nepřímé odrazem

Příkon svítidla [W]:

7.7 W

Měrný výkon [lm/W]:

143 lm/W

Metoda napájení:

AC 230V 50Hz

Minimální teplota okolí:

-40°C

Maximální teplota okolí:

50°C

Šířka/Průměr [mm]:

430 mm

Výška [mm]:

487 mm

IP stupeň krytí:

IP66

Elektrická třída ochrany:

I

Mechanická odolnost:

IK08

Životnosti LED:

L90/B10 100000h tc=65°C

Záruka:

60 (měsíců)

Dokumenty ke stažení:

Křivka ALFFA I v043 SVG+XML, 45 KB

Schéma ALFFA I JPEG, 16 KB

Render ALFFA I JPEG, 26 KB

A120727.E10.V054
1146 lm
Ra > 70
2700K Teplá bílá
7.7 W
V054-Plochy
4DIM ZHAGA
Grafitová šedá
Přepěťová ochrana 10kV
Ø430 x 487

KÓD PRODUKTU:

A120727.E10.V054

Vytisknout / uložit

Název:

ALFFA I

Rodina:

ALFFA

Kategorie:

Veřejné osvětlení

Parkové svítidlo pro veřejné osvětlování komunikací
Hliníkový odlitek, polykarbonátový kryt v IK08, nerezové šrouby s ochrannými zátkami
V barevném provedení Grafitová šedá odpovídající RAL 7024
Určené pro sloupy průměru 76mm
Krytí svítidla odpovídá třídě IP66
Režimy ovládání 1DIM, 4DIM ( ZHAGA, NEMA ) + CLO, NTC, AstroDIM, StepDIM, On/Off
Dodáváno včetně přepěťových ochran standardně 6kV, jako doplněk: 10kV, 20kV
Pracovní teplota pro svítidlo se pohybuje v rozmezí -40°C - +50°C
Dodáváno v Ra > 70 a základními stupni chromatičnosti 2700, 3000 a 4000K
LED moduly se střední dobou životnosti L90B10 100000h tc=65°C
Optické systémy vhodné pro různé aplikace na veřejnosti, popis optik níže

V038
Optika typu II/III (dlouhý) pro velmi velké vzdálenosti mezi sloupy. Ideální pro pěší cesty a obytné komunikace. Třídy P podle normy EN13201.

V054
Optika dle IESNA typu V (čtvercový) pro osvětlení širokých ploch, např. parkovišť.

V043
ESNA Type II (střední) optika použitelná pro osvětlení pro chodce třídy P a silnice třídy M

Uchycení na sloup standard Ø76mm

Parametry varianty:

Typ:

Veřejné osvětlení

Způsob montáže:

Montáž na sloup

Tvar:

Specifický

Materiál:

Hliníkový odlitek, Polykarbonát

Předřadník:

4DIM ZHAGA

Doplňující výbava:

Přepěťová ochrana 10kV

Světelný zdroj:

LED moduly

Funkce předřadníku:

DALI, AstroDIM, StepDIM, MainsDIM, NTC, CLO, ZHAGA

Typ difúzoru:

Optiky

Varianta difúzoru:

V054-Plochy

Barva:

Grafitová šedá

Světelný tok ze svítidla:

1146 lm

Světelný tok - zdroj:

1292 lm

Teplota chromatičnosti:

2700K Teplá bílá

Index podání barev:

Ra > 70

Směr svícení:

nepřímé odrazem

Příkon svítidla [W]:

7.7 W

Měrný výkon [lm/W]:

148 lm/W

Metoda napájení:

AC 230V 50Hz

Minimální teplota okolí:

-40°C

Maximální teplota okolí:

50°C

Šířka/Průměr [mm]:

430 mm

Výška [mm]:

487 mm

IP stupeň krytí:

IP66

Elektrická třída ochrany:

I

Mechanická odolnost:

IK08

Životnosti LED:

L90/B10 100000h tc=65°C

Záruka:

60 (měsíců)

Dokumenty ke stažení:

Křivka ALFFA I v054 SVG+XML, 45 KB

Schéma ALFFA I JPEG, 16 KB

Render ALFFA I JPEG, 26 KB

A120727.E20.V038
1107 lm
Ra > 70
2700K Teplá bílá
7.7 W
V038-Chodci-Komunikace
4DIM ZHAGA
Grafitová šedá
Přepěťová ochrana 20kV
Ø430 x 487

KÓD PRODUKTU:

A120727.E20.V038

Vytisknout / uložit

Název:

ALFFA I

Rodina:

ALFFA

Kategorie:

Veřejné osvětlení

Parkové svítidlo pro veřejné osvětlování komunikací
Hliníkový odlitek, polykarbonátový kryt v IK08, nerezové šrouby s ochrannými zátkami
V barevném provedení Grafitová šedá odpovídající RAL 7024
Určené pro sloupy průměru 76mm
Krytí svítidla odpovídá třídě IP66
Režimy ovládání 1DIM, 4DIM ( ZHAGA, NEMA ) + CLO, NTC, AstroDIM, StepDIM, On/Off
Dodáváno včetně přepěťových ochran standardně 6kV, jako doplněk: 10kV, 20kV
Pracovní teplota pro svítidlo se pohybuje v rozmezí -40°C - +50°C
Dodáváno v Ra > 70 a základními stupni chromatičnosti 2700, 3000 a 4000K
LED moduly se střední dobou životnosti L90B10 100000h tc=65°C
Optické systémy vhodné pro různé aplikace na veřejnosti, popis optik níže

V038
Optika typu II/III (dlouhý) pro velmi velké vzdálenosti mezi sloupy. Ideální pro pěší cesty a obytné komunikace. Třídy P podle normy EN13201.

V054
Optika dle IESNA typu V (čtvercový) pro osvětlení širokých ploch, např. parkovišť.

V043
ESNA Type II (střední) optika použitelná pro osvětlení pro chodce třídy P a silnice třídy M

Uchycení na sloup standard Ø76mm

Parametry varianty:

Typ:

Veřejné osvětlení

Způsob montáže:

Montáž na sloup

Tvar:

Specifický

Materiál:

Hliníkový odlitek, Polykarbonát

Předřadník:

4DIM ZHAGA

Doplňující výbava:

Přepěťová ochrana 20kV

Světelný zdroj:

LED moduly

Funkce předřadníku:

DALI, AstroDIM, StepDIM, MainsDIM, NTC, CLO, ZHAGA

Typ difúzoru:

Optiky

Varianta difúzoru:

V038-Chodci-Komunikace

Barva:

Grafitová šedá

Světelný tok ze svítidla:

1107 lm

Světelný tok - zdroj:

1292 lm

Teplota chromatičnosti:

2700K Teplá bílá

Index podání barev:

Ra > 70

Směr svícení:

nepřímé odrazem

Příkon svítidla [W]:

7.7 W

Měrný výkon [lm/W]:

143 lm/W

Metoda napájení:

AC 230V 50Hz

Minimální teplota okolí:

-40°C

Maximální teplota okolí:

50°C

Šířka/Průměr [mm]:

430 mm

Výška [mm]:

487 mm

IP stupeň krytí:

IP66

Elektrická třída ochrany:

I

Mechanická odolnost:

IK08

Životnosti LED:

L90/B10 100000h tc=65°C

Záruka:

60 (měsíců)

Dokumenty ke stažení:

Křivka ALFFA I v038 SVG+XML, 45 KB

Schéma ALFFA I JPEG, 16 KB

Render ALFFA I JPEG, 26 KB

A120727.E20.V043
1102 lm
Ra > 70
2700K Teplá bílá
7.7 W
V043-Chodci-Silnice
4DIM ZHAGA
Grafitová šedá
Přepěťová ochrana 20kV
Ø430 x 487

KÓD PRODUKTU:

A120727.E20.V043

Vytisknout / uložit

Název:

ALFFA I

Rodina:

ALFFA

Kategorie:

Veřejné osvětlení

Parkové svítidlo pro veřejné osvětlování komunikací
Hliníkový odlitek, polykarbonátový kryt v IK08, nerezové šrouby s ochrannými zátkami
V barevném provedení Grafitová šedá odpovídající RAL 7024
Určené pro sloupy průměru 76mm
Krytí svítidla odpovídá třídě IP66
Režimy ovládání 1DIM, 4DIM ( ZHAGA, NEMA ) + CLO, NTC, AstroDIM, StepDIM, On/Off
Dodáváno včetně přepěťových ochran standardně 6kV, jako doplněk: 10kV, 20kV
Pracovní teplota pro svítidlo se pohybuje v rozmezí -40°C - +50°C
Dodáváno v Ra > 70 a základními stupni chromatičnosti 2700, 3000 a 4000K
LED moduly se střední dobou životnosti L90B10 100000h tc=65°C
Optické systémy vhodné pro různé aplikace na veřejnosti, popis optik níže

V038
Optika typu II/III (dlouhý) pro velmi velké vzdálenosti mezi sloupy. Ideální pro pěší cesty a obytné komunikace. Třídy P podle normy EN13201.

V054
Optika dle IESNA typu V (čtvercový) pro osvětlení širokých ploch, např. parkovišť.

V043
ESNA Type II (střední) optika použitelná pro osvětlení pro chodce třídy P a silnice třídy M

Uchycení na sloup standard Ø76mm

Parametry varianty:

Typ:

Veřejné osvětlení

Způsob montáže:

Montáž na sloup

Tvar:

Specifický

Materiál:

Hliníkový odlitek, Polykarbonát

Předřadník:

4DIM ZHAGA

Doplňující výbava:

Přepěťová ochrana 20kV

Světelný zdroj:

LED moduly

Funkce předřadníku:

DALI, AstroDIM, StepDIM, MainsDIM, NTC, CLO, ZHAGA

Typ difúzoru:

Optiky

Varianta difúzoru:

V043-Chodci-Silnice

Barva:

Grafitová šedá

Světelný tok ze svítidla:

1102 lm

Světelný tok - zdroj:

1292 lm

Teplota chromatičnosti:

2700K Teplá bílá

Index podání barev:

Ra > 70

Směr svícení:

nepřímé odrazem

Příkon svítidla [W]:

7.7 W

Měrný výkon [lm/W]:

143 lm/W

Metoda napájení:

AC 230V 50Hz

Minimální teplota okolí:

-40°C

Maximální teplota okolí:

50°C

Šířka/Průměr [mm]:

430 mm

Výška [mm]:

487 mm

IP stupeň krytí:

IP66

Elektrická třída ochrany:

I

Mechanická odolnost:

IK08

Životnosti LED:

L90/B10 100000h tc=65°C

Záruka:

60 (měsíců)

Dokumenty ke stažení:

Křivka ALFFA I v043 SVG+XML, 45 KB

Schéma ALFFA I JPEG, 16 KB

Render ALFFA I JPEG, 26 KB

A120727.E20.V054
1146 lm
Ra > 70
2700K Teplá bílá
7.7 W
V054-Plochy
4DIM ZHAGA
Grafitová šedá
Přepěťová ochrana 20kV
Ø430 x 487

KÓD PRODUKTU:

A120727.E20.V054

Vytisknout / uložit

Název:

ALFFA I

Rodina:

ALFFA

Kategorie:

Veřejné osvětlení

Parkové svítidlo pro veřejné osvětlování komunikací
Hliníkový odlitek, polykarbonátový kryt v IK08, nerezové šrouby s ochrannými zátkami
V barevném provedení Grafitová šedá odpovídající RAL 7024
Určené pro sloupy průměru 76mm
Krytí svítidla odpovídá třídě IP66
Režimy ovládání 1DIM, 4DIM ( ZHAGA, NEMA ) + CLO, NTC, AstroDIM, StepDIM, On/Off
Dodáváno včetně přepěťových ochran standardně 6kV, jako doplněk: 10kV, 20kV
Pracovní teplota pro svítidlo se pohybuje v rozmezí -40°C - +50°C
Dodáváno v Ra > 70 a základními stupni chromatičnosti 2700, 3000 a 4000K
LED moduly se střední dobou životnosti L90B10 100000h tc=65°C
Optické systémy vhodné pro různé aplikace na veřejnosti, popis optik níže

V038
Optika typu II/III (dlouhý) pro velmi velké vzdálenosti mezi sloupy. Ideální pro pěší cesty a obytné komunikace. Třídy P podle normy EN13201.

V054
Optika dle IESNA typu V (čtvercový) pro osvětlení širokých ploch, např. parkovišť.

V043
ESNA Type II (střední) optika použitelná pro osvětlení pro chodce třídy P a silnice třídy M

Uchycení na sloup standard Ø76mm

Parametry varianty:

Typ:

Veřejné osvětlení

Způsob montáže:

Montáž na sloup

Tvar:

Specifický

Materiál:

Hliníkový odlitek, Polykarbonát

Předřadník:

4DIM ZHAGA

Doplňující výbava:

Přepěťová ochrana 20kV

Světelný zdroj:

LED moduly

Funkce předřadníku:

DALI, AstroDIM, StepDIM, MainsDIM, NTC, CLO, ZHAGA

Typ difúzoru:

Optiky

Varianta difúzoru:

V054-Plochy

Barva:

Grafitová šedá

Světelný tok ze svítidla:

1146 lm

Světelný tok - zdroj:

1292 lm

Teplota chromatičnosti:

2700K Teplá bílá

Index podání barev:

Ra > 70

Směr svícení:

nepřímé odrazem

Příkon svítidla [W]:

7.7 W

Měrný výkon [lm/W]:

148 lm/W

Metoda napájení:

AC 230V 50Hz

Minimální teplota okolí:

-40°C

Maximální teplota okolí:

50°C

Šířka/Průměr [mm]:

430 mm

Výška [mm]:

487 mm

IP stupeň krytí:

IP66

Elektrická třída ochrany:

I

Mechanická odolnost:

IK08

Životnosti LED:

L90/B10 100000h tc=65°C

Záruka:

60 (měsíců)

Dokumenty ke stažení:

Křivka ALFFA I v054 SVG+XML, 45 KB

Schéma ALFFA I JPEG, 16 KB

Render ALFFA I JPEG, 26 KB

A120727.F00.V038
1107 lm
Ra > 70
2700K Teplá bílá
7.7 W
V038-Chodci-Komunikace
4DIM NEMA
Grafitová šedá
Přepěťová ochrana 6kV
Ø430 x 487

KÓD PRODUKTU:

A120727.F00.V038

Vytisknout / uložit

Název:

ALFFA I

Rodina:

ALFFA

Kategorie:

Veřejné osvětlení

Parkové svítidlo pro veřejné osvětlování komunikací
Hliníkový odlitek, polykarbonátový kryt v IK08, nerezové šrouby s ochrannými zátkami
V barevném provedení Grafitová šedá odpovídající RAL 7024
Určené pro sloupy průměru 76mm
Krytí svítidla odpovídá třídě IP66
Režimy ovládání 1DIM, 4DIM ( ZHAGA, NEMA ) + CLO, NTC, AstroDIM, StepDIM, On/Off
Dodáváno včetně přepěťových ochran standardně 6kV, jako doplněk: 10kV, 20kV
Pracovní teplota pro svítidlo se pohybuje v rozmezí -40°C - +50°C
Dodáváno v Ra > 70 a základními stupni chromatičnosti 2700, 3000 a 4000K
LED moduly se střední dobou životnosti L90B10 100000h tc=65°C
Optické systémy vhodné pro různé aplikace na veřejnosti, popis optik níže

V038
Optika typu II/III (dlouhý) pro velmi velké vzdálenosti mezi sloupy. Ideální pro pěší cesty a obytné komunikace. Třídy P podle normy EN13201.

V054
Optika dle IESNA typu V (čtvercový) pro osvětlení širokých ploch, např. parkovišť.

V043
ESNA Type II (střední) optika použitelná pro osvětlení pro chodce třídy P a silnice třídy M

Uchycení na sloup standard Ø76mm

Parametry varianty:

Typ:

Veřejné osvětlení

Způsob montáže:

Montáž na sloup

Tvar:

Specifický

Materiál:

Hliníkový odlitek, Polykarbonát

Předřadník:

4DIM NEMA

Doplňující výbava:

Přepěťová ochrana 6kV

Světelný zdroj:

LED moduly

Funkce předřadníku:

DALI, AstroDIM, StepDIM, MainsDIM, NTC, CLO, NEMA

Typ difúzoru:

Optiky

Varianta difúzoru:

V038-Chodci-Komunikace

Barva:

Grafitová šedá

Světelný tok ze svítidla:

1107 lm

Světelný tok - zdroj:

1292 lm

Teplota chromatičnosti:

2700K Teplá bílá

Index podání barev:

Ra > 70

Směr svícení:

nepřímé odrazem

Příkon svítidla [W]:

7.7 W

Měrný výkon [lm/W]:

143 lm/W

Metoda napájení:

AC 230V 50Hz

Minimální teplota okolí:

-40°C

Maximální teplota okolí:

50°C

Šířka/Průměr [mm]:

430 mm

Výška [mm]:

487 mm

IP stupeň krytí:

IP66

Elektrická třída ochrany:

I

Mechanická odolnost:

IK08

Životnosti LED:

L90/B10 100000h tc=65°C

Záruka:

60 (měsíců)

Dokumenty ke stažení:

Křivka ALFFA I v038 SVG+XML, 45 KB

Schéma ALFFA I JPEG, 16 KB

Render ALFFA I JPEG, 26 KB

A120727.F00.V043
1102 lm
Ra > 70
2700K Teplá bílá
7.7 W
V043-Chodci-Silnice
4DIM NEMA
Grafitová šedá
Přepěťová ochrana 6kV
Ø430 x 487

KÓD PRODUKTU:

A120727.F00.V043

Vytisknout / uložit

Název:

ALFFA I

Rodina:

ALFFA

Kategorie:

Veřejné osvětlení

Parkové svítidlo pro veřejné osvětlování komunikací
Hliníkový odlitek, polykarbonátový kryt v IK08, nerezové šrouby s ochrannými zátkami
V barevném provedení Grafitová šedá odpovídající RAL 7024
Určené pro sloupy průměru 76mm
Krytí svítidla odpovídá třídě IP66
Režimy ovládání 1DIM, 4DIM ( ZHAGA, NEMA ) + CLO, NTC, AstroDIM, StepDIM, On/Off
Dodáváno včetně přepěťových ochran standardně 6kV, jako doplněk: 10kV, 20kV
Pracovní teplota pro svítidlo se pohybuje v rozmezí -40°C - +50°C
Dodáváno v Ra > 70 a základními stupni chromatičnosti 2700, 3000 a 4000K
LED moduly se střední dobou životnosti L90B10 100000h tc=65°C
Optické systémy vhodné pro různé aplikace na veřejnosti, popis optik níže

V038
Optika typu II/III (dlouhý) pro velmi velké vzdálenosti mezi sloupy. Ideální pro pěší cesty a obytné komunikace. Třídy P podle normy EN13201.

V054
Optika dle IESNA typu V (čtvercový) pro osvětlení širokých ploch, např. parkovišť.

V043
ESNA Type II (střední) optika použitelná pro osvětlení pro chodce třídy P a silnice třídy M

Uchycení na sloup standard Ø76mm

Parametry varianty:

Typ:

Veřejné osvětlení

Způsob montáže:

Montáž na sloup

Tvar:

Specifický

Materiál:

Hliníkový odlitek, Polykarbonát

Předřadník:

4DIM NEMA

Doplňující výbava:

Přepěťová ochrana 6kV

Světelný zdroj:

LED moduly

Funkce předřadníku:

DALI, AstroDIM, StepDIM, MainsDIM, NTC, CLO, NEMA

Typ difúzoru:

Optiky

Varianta difúzoru:

V043-Chodci-Silnice

Barva:

Grafitová šedá

Světelný tok ze svítidla:

1102 lm

Světelný tok - zdroj:

1292 lm

Teplota chromatičnosti:

2700K Teplá bílá

Index podání barev:

Ra > 70

Směr svícení:

nepřímé odrazem

Příkon svítidla [W]:

7.7 W

Měrný výkon [lm/W]:

143 lm/W

Metoda napájení:

AC 230V 50Hz

Minimální teplota okolí:

-40°C

Maximální teplota okolí:

50°C

Šířka/Průměr [mm]:

430 mm

Výška [mm]:

487 mm

IP stupeň krytí:

IP66

Elektrická třída ochrany:

I

Mechanická odolnost:

IK08

Životnosti LED:

L90/B10 100000h tc=65°C

Záruka:

60 (měsíců)

Dokumenty ke stažení:

Křivka ALFFA I v043 SVG+XML, 45 KB

Schéma ALFFA I JPEG, 16 KB

Render ALFFA I JPEG, 26 KB

Žádné výsledky
